AutoCAD2007如何使用图案填充

在autocad2007中，图案填充是一项常用的操作，能帮助用户快速表达图形的材质、结构等信息。以下将详细介绍其使用方法。

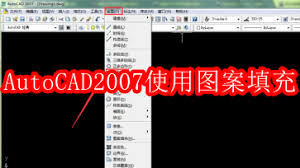

首先，打开需要进行图案填充的图形文件。点击菜单栏中的“绘图”，选择“图案填充”选项，或者直接在命令行输入“hatch”并回车，均可打开图案填充对话框。

在图案填充对话框中，“类型和图案”选项组是关键设置区域。“类型”下拉列表中有“预定义”“用户定义”和“自定义”三种类型。“预定义”是最常用的类型，包含了各种标准的填充图案，如实体填充、砖块图案、网格图案等。点击“图案”下拉列表框右边的按钮，会弹出“填充图案选项板”对话框，这里面有更多具体的图案供选择。

“角度和比例”选项组用于调整填充图案的角度和比例。角度决定图案的倾斜方向，比例则控制图案的疏密程度。用户可根据实际需求进行调整，以达到理想的填充效果。

“边界”选项组用于定义图案填充的范围。点击“添加：拾取点”按钮，然后在需要填充的区域内点击一点，autocad会自动分析并确定填充边界。若边界有误，可点击“删除边界”按钮进行修正。也可点击“添加：选择对象”按钮，直接选择要填充的对象边界。

设置好各项参数后，点击“确定”按钮，即可完成图案填充操作。

此外，在图案填充对话框中还有一些其他实用功能。比如“孤岛”选项组，可设置当填充区域内存在封闭区域（孤岛）时的填充方式，有“普通”“外部”“忽略”三种方式可供选择。

通过以上步骤，用户就能在autocad2007中灵活运用图案填充功能，为图形增添丰富的信息和视觉效果，更清晰地表达设计意图。无论是绘制建筑平面图、机械零件图还是其他各类工程图纸，图案填充都能发挥重要作用，帮助用户高效完成绘图工作。
