Auto CAD2020如何显示线宽

在auto cad2020中，显示线宽是一项重要的功能，它能够帮助用户更清晰地呈现图形细节，方便对设计进行准确的查看和修改。下面就来详细介绍一下如何在auto cad2020中显示线宽。

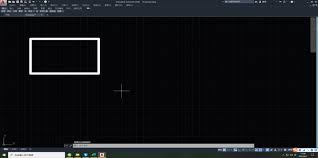

首先，打开auto cad2020软件，进入绘图界面。在界面的下方状态栏中，可以找到“线宽”按钮。如果该按钮没有显示，可以右键点击状态栏的空白处，在弹出的菜单中勾选“线宽”选项，此时“线宽”按钮就会出现在状态栏中。

当“线宽”按钮显示后，点击该按钮，即可开启线宽显示功能。开启后，绘制的线条将根据设定的线宽进行显示，不同线宽的线条会以不同的宽度呈现出来，这样可以直观地看出线条的粗细差异。

为了进一步调整线宽的显示效果，还可以进行线宽设置。点击“格式”菜单，选择“线宽”选项，打开“线宽设置”对话框。在对话框中，可以设置线宽的默认值，以及调整线宽的显示比例。通过调整显示比例，可以使线宽的显示效果更加符合实际需求，比如在不同的打印尺寸下，能清晰地看到线条宽度的变化。

在“线宽设置”对话框中，还可以勾选“显示线宽”复选框，以确保在绘图区域中始终显示线宽。同时，也可以选择“默认”线宽，设置默认情况下绘制线条的宽度。

另外，需要注意的是，线宽只是在屏幕上的显示效果，实际打印时的线宽会根据打印样式表进行设置。如果需要设置打印线宽，可以在打印设置中进行相关操作。

总之，在auto cad2020中显示线宽是一个简单而重要的操作。通过开启线宽显示功能，并合理设置线宽参数，可以让绘图更加清晰、准确，有助于提高设计效率和质量。无论是绘制建筑图纸、机械零件图还是其他类型的图形，线宽的正确显示都能为设计工作带来很大的便利。希望以上介绍能帮助你更好地掌握auto cad2020中线宽的显示方法。
