Revit怎样设置视图范围

在revit中，视图范围的设置对于准确呈现建筑模型和表达设计意图至关重要。

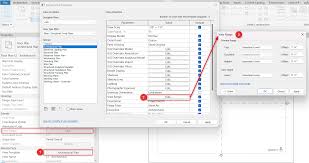

首先，要进入视图范围设置界面。在项目浏览器中选择要设置的视图，比如平面视图、立面视图等，然后点击“视图控制栏”中的“可见性/图形替换”按钮，在弹出的对话框中找到“模型类别”选项卡，再点击“视图范围”的编辑按钮，即可进入视图范围设置页面。

视图范围主要包括四个关键参数：顶、剖切面、底和裁剪平面。顶定义了视图中能看到的最高位置；剖切面决定了剖切的位置，通过剖切可以清晰展示内部结构；底则是视图中能看到的最低位置；裁剪平面限制了视图的显示范围，超出此范围的部分将被裁剪掉。

设置顶和底时，需根据实际情况确定。例如在平面视图中，顶可能是建筑的屋顶高度，底可能是建筑的基础底面。可以通过参考项目的标高信息和建筑结构来准确设定。

剖切面的选择要考虑展示重点。对于建筑内部空间，合理的剖切面位置能清晰呈现各楼层的结构布局和功能区域划分。

裁剪平面的位置要确保视图简洁明了，避免过多无关信息干扰。同时，要注意裁剪平面与其他视图范围参数的配合，以达到最佳的显示效果。

此外，还可以根据不同的视图用途调整视图范围。比如用于展示建筑外观的立面视图，和用于详细分析内部结构的平面视图，其视图范围设置会有所不同。

通过合理设置视图范围，能在revit中创建出清晰、准确且符合设计需求的各类视图，为项目的设计、沟通和施工提供有力支持。
