AutoCAD如何测量距离

在使用autocad进行绘图设计时，测量距离是一项常用的操作。下面将为您详细介绍如何在autocad中测量距离。

首先，打开您需要测量距离的autocad文件。然后，找到“测量”工具面板。您可以通过在菜单栏中选择“工具” - “工具栏” - “autocad” - “测量”来调出该面板。

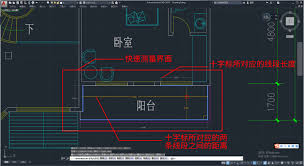

在测量工具面板中，有多种测量距离的方式。其中最常用的是“距离”工具。点击“距离”工具图标后，命令行将提示您指定第一个点。您只需在绘图区域中点击您想要测量距离的起始点。接着，命令行又会提示您指定第二个点，您再点击终点。此时，autocad会立即在命令行显示出这两点之间的直线距离。

除了使用“距离”工具，您还可以利用“半径”工具来测量圆或圆弧的半径长度。点击“半径”工具图标，然后选择要测量的圆或圆弧，autocad会在命令行显示出其半径值。

如果您需要测量两条平行线之间的距离，“间隙”工具就能派上用场。点击该工具图标后，依次选择两条平行线，autocad会给出它们之间的垂直距离。

另外，“面积”工具不仅可以测量封闭图形的面积，在测量过程中，它也会顺带显示出一些与图形相关的边长等距离信息。点击“面积”工具图标，按照提示选择要测量的封闭图形，完成选择后，命令行将显示出图形的面积以及周长等信息，其中周长的数值也与图形各边的长度相关，可间接看作是一种距离的汇总。

在测量距离时，您还可以通过“特性”面板来查看更多关于对象的详细信息，包括距离。选中您想要查看距离的对象，然后按下“ctrl + 1”组合键打开“特性”面板，在面板中您可以找到诸如长度、宽度等与距离相关的参数。

需要注意的是，测量距离的准确性取决于您指定点的精确程度。所以在操作过程中，尽量确保准确点击所需的点。通过熟练运用这些测量距离的方法，您能更高效地完成autocad绘图任务，准确获取图形中的各种距离信息，为设计工作提供有力的数据支持。
