UG怎样标注尺寸公差

在机械设计与制造领域，准确标注尺寸公差至关重要。ug软件为我们提供了便捷且高效的尺寸公差标注方式。

首先，启动ug软件并打开需要标注尺寸公差的零件模型。当我们进行基本尺寸标注后，接下来就要设置尺寸公差。在菜单栏中找到“编辑”选项，点击“注释”。此时会弹出注释对话框，在对话框中找到与尺寸公差相关的设置区域。

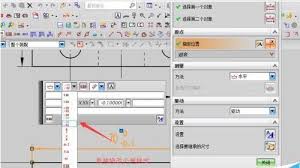

对于线性尺寸公差标注，我们可以选择“公差/精度”选项卡。在这里，有多种公差类型可供选择，比如“双边公差”“单边公差”“对称公差”等。根据实际需求选择合适的公差类型后，设置公差值的大小。例如，如果是双边公差，分别输入上偏差和下偏差的值。同时，还能设置公差的显示格式，如小数形式、分数形式等。

对于圆形尺寸公差标注，同样在注释对话框中找到相应设置。可以精确设置直径尺寸的公差范围，确保零件的尺寸精度符合设计要求。

在标注尺寸公差时，要注意与零件的功能和装配要求相匹配。公差值过小会增加加工难度和成本，过大则可能影响零件的正常使用和装配。

ug软件还支持自动更新尺寸公差。当零件模型的尺寸发生变化时，标注的尺寸公差会根据设置的规则自动调整，大大提高了设计效率和准确性。

此外，为了使尺寸公差标注更加清晰易读，我们可以对标注的文字样式、大小、颜色等进行调整。在注释对话框的“文字”选项卡中，能够方便地进行这些设置。比如增大尺寸公差文字的字号，使其在图纸上更加醒目；或者改变文字颜色，与其他标注区分开来。

通过合理运用ug软件的尺寸公差标注功能，我们能够精确地传达零件的尺寸要求，为后续的加工制造提供准确的指导，确保生产出符合设计标准的高质量零件。无论是简单的机械零件还是复杂的装配体，ug都能帮助我们轻松、准确地完成尺寸公差标注工作，助力机械设计与制造行业的高效发展。
