cad外部参照如何使用

在cad绘图中，外部参照可是个超实用的功能，能让绘图效率大幅提升！下面就来详细说说它怎么用。

一、轻松插入外部参照

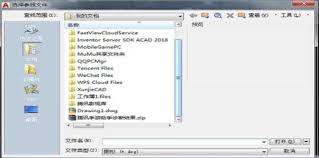

首先，打开cad软件，进入绘图界面。点击菜单栏中的“插入”选项，找到“dwg参照”。这时候会弹出一个文件选择框，在里面找到你想要作为外部参照的cad文件，选中它后点击“打开”。接着，指定插入点、比例和旋转角度等参数，就能把外部参照插入到当前图形中啦。插入后，外部参照会以一种特殊的形式显示在图形中，就像一个“链接”，和当前图形紧密相连。

二、灵活控制外部参照显示

外部参照插入后，你可以根据需要灵活控制它的显示。比如，你想调整外部参照的比例大小。选中外部参照，然后在特性面板中找到“比例因子”选项，修改数值就能改变其显示比例。要是觉得外部参照的位置不太对，直接使用移动命令，准确地将它移动到合适的地方。而且，你还能通过图层控制外部参照的可见性。把外部参照所在图层设置为不可见，它就会暂时消失，需要时再恢复可见，非常方便。

三、实时更新外部参照

外部参照还有个很棒的特性，就是能实时更新。当外部参照文件发生了修改，你不需要重新插入，只需要在cad中更新一下外部参照就行。在命令行输入“xref”，回车后会弹出外部参照管理器。在管理器中找到你要更新的外部参照，点击“重载”按钮，cad就会自动将最新的外部参照内容更新到当前图形中，确保你的图纸始终保持最新状态。

四、巧妙利用外部参照协同工作

在团队协作绘图时，外部参照的作用更是凸显。多个设计师可以分别绘制不同的部分，然后通过外部参照将各自的成果整合到一个主图中。这样既能保证图纸的一致性，又能提高工作效率。比如，建筑设计中，不同专业的设计师绘制各自的平面图、剖面图等，最后通过外部参照组合在一起，形成完整的建筑图纸。

总之，掌握cad外部参照的使用方法，能让你的绘图工作变得更加高效、便捷，轻松应对各种复杂的设计任务。快去试试吧！
