CAD如何设置动态输入框

在cad绘图中，动态输入框是一个非常实用的工具，它能大大提高绘图效率。以下为您详细介绍其设置方法。

首先，打开cad软件。在菜单栏中找到“工具”选项，点击后在下拉菜单中选择“选项”。

进入选项对话框后，切换到“草图”选项卡。在这里，您可以看到与动态输入相关的设置区域。

在“自动捕捉设置”部分，确保“启用对象捕捉”处于勾选状态，这是动态输入框准确工作的基础。同时，可以根据绘图需求调整各种对象捕捉模式，如端点、中点、圆心等的捕捉灵敏度。

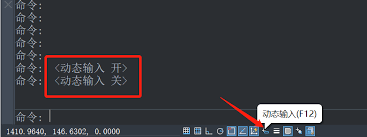

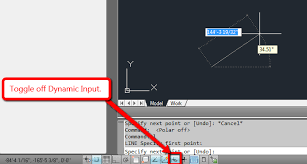

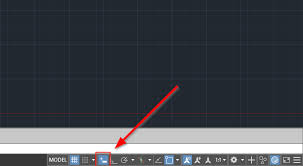

接着，重点关注“动态输入”区域。勾选“启用指针输入”，这样在指定点时会显示坐标值。您可以进一步设置坐标格式，如相对坐标或绝对坐标，以及精度等参数。

勾选“可能时启用标注输入”，当您进行尺寸标注等操作时，动态输入框会显示相关的尺寸参数，方便您实时调整。

“动态提示”选项也很重要，勾选它后，在命令执行过程中会显示命令提示和选项，无需再切换到命令行查看，操作更加便捷。

设置完成后，点击“确定”保存设置。此时，您在绘图时就能感受到动态输入框带来的便利。例如，当您绘制直线时，指定起点后，动态输入框会实时显示当前点坐标，输入终点坐标即可快速完成直线绘制。在进行其他绘图操作，如绘制圆、矩形等时，动态输入框同样能根据您的操作提供相应的参数输入提示，帮助您更准确、高效地完成绘图任务。通过合理设置动态输入框，能让您在cad绘图中如虎添翼，轻松应对各种绘图需求。
