UG装配零件怎么添加组件

在ug软件中进行装配设计时，添加组件是一项关键操作。掌握正确的添加组件方法，能让我们高效地完成复杂的装配任务。

准备工作

首先，确保你已打开ug软件并进入装配模块。同时，要明确所需添加组件的文件路径，提前准备好要装配的零件模型文件。

添加组件步骤

1. 选择添加组件命令：在装配模块的菜单栏中，找到“装配”选项卡，点击其中的“添加组件”按钮。这将弹出“添加组件”对话框。

2. 选择组件文件：在对话框中，点击“打开”按钮，浏览到存放要添加组件模型文件的位置，选中相应文件后点击“ok”。

3. 设置放置选项：

- 定位方式：可选择“绝对原点”“选择原点”“通过约束”等定位方式。例如，选择“绝对原点”，组件将被放置在装配的绝对坐标原点处；选择“通过约束”，则可通过后续设置各种约束条件来精确放置组件。

- 对齐方式：确定组件的对齐方向，如x轴、y轴、z轴方向的对齐。

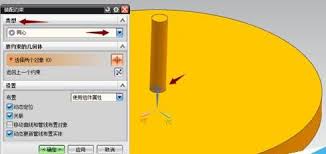

4. 添加约束：添加组件后，往往需要通过约束来使其准确地装配到指定位置。在“装配约束”对话框中，选择合适的约束类型，如“同心”“对齐”“平行”“垂直”等。例如，要使两个圆柱面同心，可选择“同心”约束，然后分别选取两个圆柱面来完成约束设置。通过逐步添加不同的约束，让组件之间达到理想的装配关系。

5. 检查与调整：完成约束添加后，仔细检查装配效果。若发现组件位置或装配关系有误，可返回“装配约束”对话框进行调整，修改不合适的约束参数，直到达到满意的装配状态。

通过以上步骤，就能在ug装配中顺利添加组件并完成精确装配。熟练掌握这一技能，将大大提升你的装配设计效率和质量，轻松应对各种复杂的产品装配需求。
