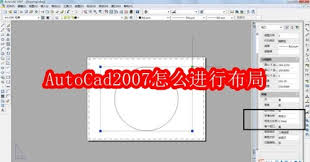

AutoCad2007如何进行布局

在使用autocad2007进行绘图时，合理的布局能够让我们更高效地完成设计任务。下面就来详细介绍一下autocad2007的布局操作方法。

一、创建布局

打开autocad2007后，在命令行输入“layout”并回车，或者在菜单栏中选择“格式”→“布局”。此时会弹出“新建布局”对话框，输入布局名称后点击“确定”，即可创建一个新的布局。

二、设置布局视口

布局创建好后，需要设置视口来显示图形。在布局中双击鼠标左键，进入布局视口编辑状态。在命令行输入“mview”并回车，根据提示选择视口的创建方式，如“单个”“多个”等。选择合适的视口创建方式后，按照提示操作即可创建视口。

三、调整视口比例

为了更好地显示图形，需要调整视口比例。在视口内双击鼠标左键，进入视口模型空间。在菜单栏中选择“视图”→“缩放”→“比例”，输入合适的比例值，即可调整视口比例。

四、移动和调整视口位置

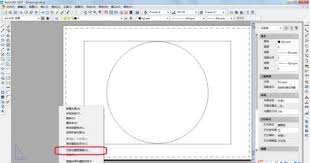

可以通过鼠标拖动的方式移动视口位置，使其在布局中处于合适的位置。同时，也可以调整视口的大小，以满足不同的显示需求。在视口边框上点击鼠标右键，选择“特性”，在弹出的“特性”对话框中可以修改视口的各种参数，如大小、位置等。

五、添加布局元素

在布局中可以添加各种元素，如图框、栏、注释等。可以使用autocad2007的绘图工具绘制这些元素，也可以插入已有的图形文件。将绘制好的元素放置在合适的位置，使其与视口中的图形相互配合，形成完整的布局。

通过以上步骤，就可以在autocad2007中完成布局的设置。合理的布局能够让我们更清晰地展示设计成果，提高工作效率。希望大家能够熟练掌握autocad2007的布局操作，创作出更加优秀的设计作品。
